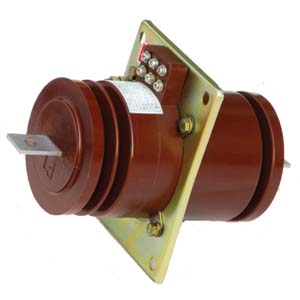

產品名稱：LA-10Q電流互感器

型號：LA-10Q

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

簡述

LA-10Q電流互感器分單匝式、復匝式、母線式三種。為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

額定參數

1、額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。

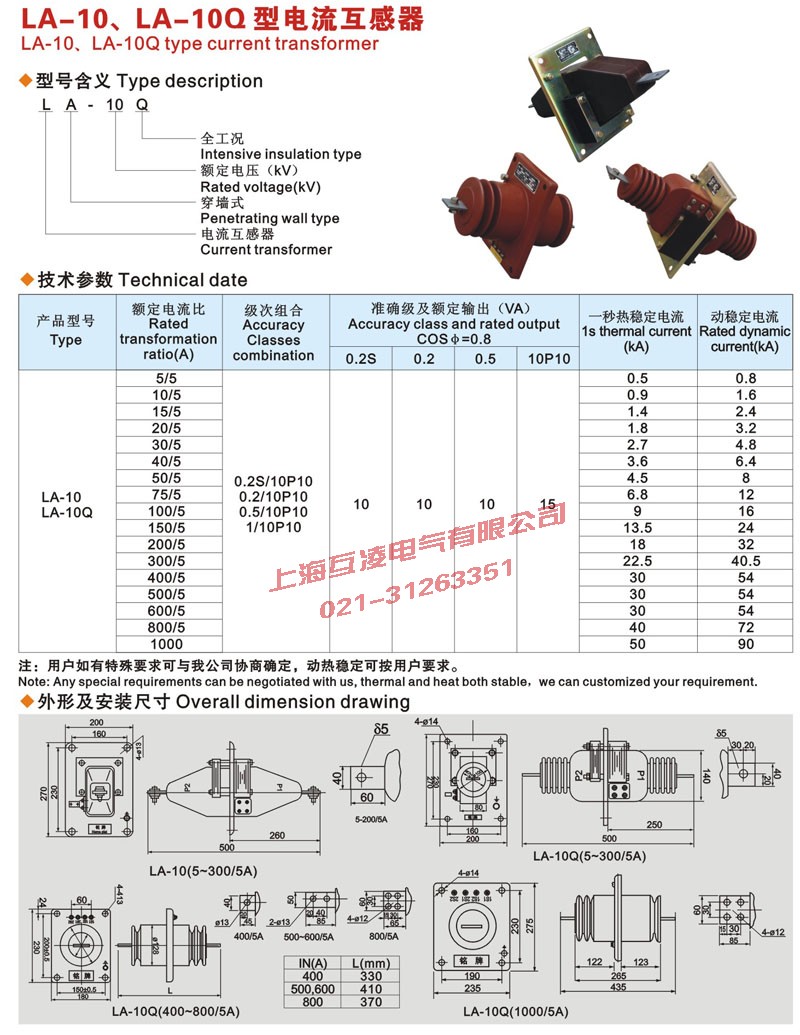

型號	額定一次電流(A)	準確級組合	額定輸出(VA)				額定短時熱電流(Ith)(kA)	額定動穩定電流(Idyn)(kA)
			0.2	0.5	10P10	10P15
LA-10Q	5-200	0.5/10P10	10	10	15	15	90I1n	160I1n
	300						22.5	40.5
	400						30	55
	500
	600
	800						40	72
	1000						50	90

原理

是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

產品名稱：
LA-10Q電流互感器

型號：
LA-10Q

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
地址：http://www.fazhidian.com/LA-10Q-69.html
