JDZX10-3A電壓互感器原理

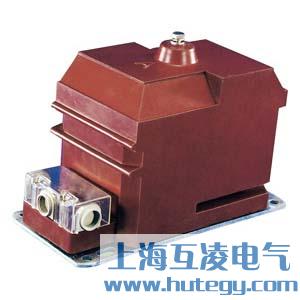

電壓互感器JDZX10-3A為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX10-3、6、10為Yo/ Yo/[連接，JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。
使用條件
1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%，20度 ；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZX10-3A型3.6/25/40kV
技術參數表
1 產品標準：GB12O7-2006《電磁式電壓互感器》
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）
4 JDZX10-3A其他技術參數見下表：
| 產品 | 額定電壓比（V） | 額定頻率（Hz） | 準確級及相應的額定輸出 | 極限輸出 | 額定絕緣水平 | |||
| 0.2 | 0.5 | 1 | 6P | |||||
| JDZX10-3A | 3000√3/100/3/100/3 | 50,60 | 15 | 30 | 60 | 50 | 150 | 3.6/25/40 |
- 產品名稱：
JDZX10-3A電壓互感器
- 型號：
JDZX10-3A
