摘要，本文中視頻主要講解互感器作用（互感器中電流互感器的作用，電壓互感器的作用）及互感器工作原理、用途。歡迎收藏相互學習。

　　一、 互感器的作用

　　低壓系統遇到大電流應用的場合，我們要用計量表電流表指數出相應的數值，當時不能直接連接這時候我們要利用電流互感器講一次大電流轉成為大于5A的小電流，實現擴大交流電流表量程的作用.

　　高壓系統中，除了電流互感器外，還需要將系統個高電壓轉換成100V的低電壓，相對安全的完成以下工作。

　　1.1 實現電路中的電壓、電流成比例的轉換

　　一次測高電壓或大電流成比例的轉換為低電壓或者小電流，擴大了儀表的量程、量限。與之配接的二次電路的工作電壓、工作電流得到大幅度的降低。

　　1.2 電力系統中多種電壓、不同大小電流經過互感器變成統一的電壓、電流標準值實現標準化的作用。

　　電壓互感器的作用高壓系統中（10KV、35KV、50KV、110KV、220KV）都是將二次額定電壓統一為100V，適用每個變電站的電流表都能接配。

　　電流互感器的作用使二次電流都統一為5A或者1A。

　　有了以上兩種標準二次設備的電壓、電流的配接統一了標準的數值。

　　1.3 安全隔離作用

　　電壓或者電流互感器，都是利用電磁互感器的原理，用兩個或者兩個以上的繞組完成，電磁電的轉換。電壓系統中，突出體現了安全隔離的作用，二次設備絕緣等級得以降低。同時對于維修和值班人員的操作安全也得到了可靠的保障。

　　1.4 保證測量與計量的精度

　　應用中只要符合規程規定的精度要求，就能夠保證計量和測量的準確度。互感器的應用，電壓或者電流可以在一定的范圍內過負荷運行，一般不能超過120%。

　　1.5 電路保護

　　電壓系統的保護裝置都是由二次備產生出動作的信號源，電壓、電流的型號都是電壓或者電流互感器。經過繼電保護裝置直接或者間接的驅動裝置的動作。

      二、　互感器的用途

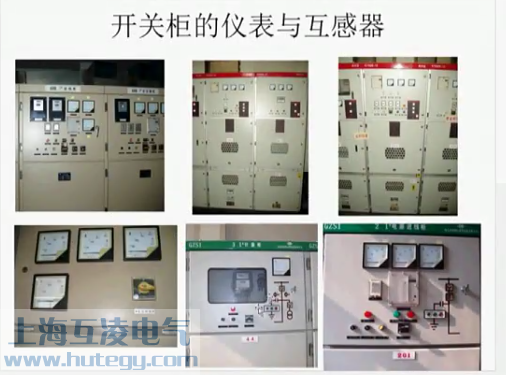

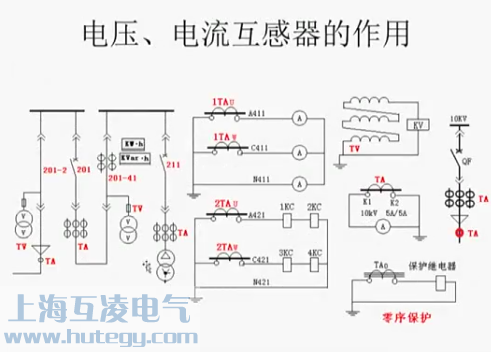

　　電壓互感器、電流互感器在手車柜的應用

　　圖aTV電壓互感器隔離柜上有電壓表，電壓表并不是接的10kv而是經過電壓互感器轉換成100v，接到隔離柜的變壓表上。

　　圖b計量表要再電壓互感器上取得電壓信號號，在電流互感器上取得負荷電流信號，這兩個合成在一起計量表才能工作。所以計量柜里面都要有電壓表跟電流表。電流表的二次的測量電路，串聯在互感器的二次回路里面。

　　圖C電流二次繞組供給繼電保護。

　　圖d開口三角構成的的電壓互感器，作用在不接地系統中，我們用這個電路來完成對

　　圖e隔離作用，在電流很小的情況下5A以下，正常理解5a可以直接接電流表。電流不大電壓比較大。這時候使用5/5a的電流互感器形成隔離，這時候可以安全使用

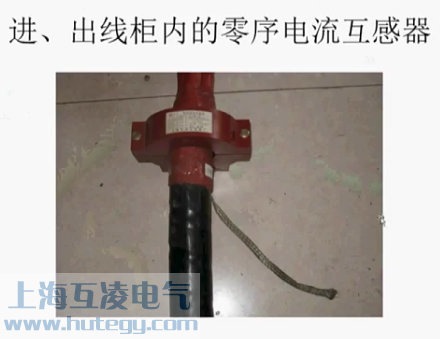

　　圖f零序保護要裝一個零序電流互感器，通過異常信號驅動保護繼電器動作，發出調查信號

　　三、　互感器的工作原理及跟變壓器的區別

　　電流互感器和電壓互感器跟變壓互感器原理很相似，都是利用電—磁-電，變壓器強調的是容量的規模，電壓、電流互感器強調是精度，一次轉換的精度應該是越小越好。細分析電壓互感器跟精度不一樣幾乎是一樣的，電流互感器跟變壓器的稍微有點區別，電流互感器是通過一次電流的關系產生磁場。三者關系還是比較接近的。

　　四、　互感器的注意事項

　　運行中電壓互感器二次不得短路，電流互感器不得二次開路。
